主要設備（非接触三次元形状測定機）：産業支援技術研究所・天台庁舎

機器設備の概要、型番など

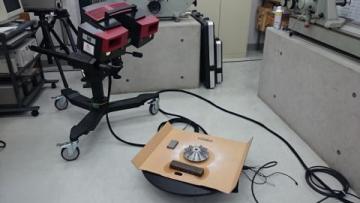

概要	非接触三次元形状測定機（ATOS TripleScan 16M・ATOS Core 80）は、二つのCCDカメラとプロジェクターを搭載したセンサーで、測定対象物の表面にプロジェクターで投影する青色光の縞模様をCCDカメラで撮影・解析することで、その表面形状を点群データとして取得します。複数視点から撮影して合成することで3D形状を構築できるほか、測定対象物の形状長さや幾何偏差なども解析できます。また、点群データはメッシュ化することでSTL形式としても保存できます。 Geomagic Design Xは、メッシュ化した点群データをIGES形式やSTEP形式などの3DCADに変換するソフトです。
型番	ATOS TripleScan 16M（GOM社製） ATOS Core 80（GOM社製） Geomagic Design X（3D Systems社製）
導入年度	2015
備考	※この機器設備は公益財団法人JKAの競輪・オートレース売上金による補助事業（2015年度機械振興補助事業）により整備しました。

主な仕様及び性能

機器設備の仕様など

・ATOS TripleScan 16M

解像度	1600万画素×2
測定範囲（点間距離）	モード1：535ミリメートル×400ミリメートル×320ミリメートル（0.110ミリメートル） モード2：320ミリメートル×240ミリメートル×200ミリメートル（0.064ミリメートル）
備考	自動回転テーブルあり（径640ミリメートル） 接触センサを併用しデータの動的補正が可能

・ATOS Core 80

解像度	500万画素×2
測定範囲（点間距離）	モード3：80ミリメートル×60ミリメートル×60ミリメートル（0.032ミリメートル）
