主要設備(落下衝撃試験機(HDST-300)):産業支援技術研究所・天台庁舎

機器設備の概要、型番など

概要
自動車機器、エレクトロニクス製品、精密機器などの工業製品に高衝撃加速度を加えて製品の耐衝撃性を評価する装置です。
製造者
神栄テストマシナリー株式会社
型番
HDST-300
導入年度
2018
備考

-

主な仕様及び性能

機器設備の仕様など
衝撃試験条件 最大加速度-作用時間 、衝撃波形:正弦半波
  • 20G-20ミリ秒

  • 50G-6ミリ秒、11ミリ秒

  • 100G-6ミリ秒、11ミリ秒

  • 200G-2.4ミリ秒

  • 500G-1ミリ秒

  • 1500G-0.5ミリ秒

※上記以外の条件はお問合せください。

衝撃台サイズ
  • 幅300ミリメートル
  • 奥行き300ミリメートル
治具
  • L型治具(150ミリメートル四方)
  • 立方体治具(150ミリメートル四方)
備考
  • 上記の仕様内であっても試験内容により、試験ができないことがあります。
  • 衝撃試験での供試品の故障について、当研究所では責任を負いかねます。
  • 大きな騒音の試験については、使用時間帯を調整することがあります。
  • 燃料油入りタンク、リチウムイオン電池や燃料電池など、発火性の供試品の試験には対応できません。
  • 試験に関するお問合せの際、供試品の大きさ及び質量、衝撃加速度、作用時間などの試験条件について、お知らせください。

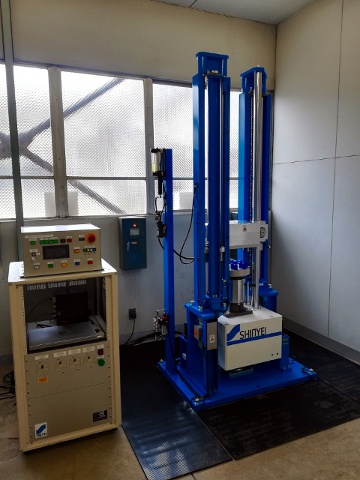

落下衝撃試験機の外観

落下衝撃試験機の外観
