主要設備(万能投影機):産業支援技術研究所・天台庁舎

機器設備の概要、型番など
概要
光軸上向き方式の床上型で被検物を投影、観察、検査する測定機です。投影は直径600mmのスクリーン全面にわたり極めて正確で鮮明な像が得られます。

また、高倍率の対物レンズにより超小部品の検査も可能です。

製造者
日本光学株式会社
型番
V-24
導入年度
1970
備考

主な仕様及び性能

機器設備の仕様など
投影倍率
10、20、50、100、200、300倍
最小目盛
1μm
被検物最大高さ
250mm
被検物最大重量
30kg

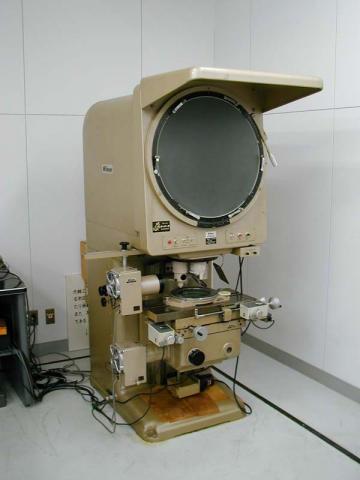

万能投影機の外観
