主要設備（CNC三次元測定機）：産業支援技術研究所・天台庁舎

機器設備の概要、型番など

概要	本機は中型の高精度CNC三次元測定機であり、ポイント測定・ならい測定用スキャニングプローブと自動首振りヘッドにより、様々な姿勢での測定が可能です。また自動交換機能により、画像プローブ、レーザープローブとの交換が可能であり、接触式プローブでは測定できない小穴等も非接触で測定ができます。
製造者	株式会社ミツトヨ
型番	CRYSTA-Apex V7106
導入年度	2020年度
備考	※この機器設備は公益財団法人JKAの競輪・オートレース売上金による補助事業により整備しました。

主な仕様及び性能

機器設備の仕様など

測定範囲

X軸	700[ミリメートル]
Y軸	1000[ミリメートル]
Z軸	600[ミリメートル]

測定精度

長さ測定誤差 (E0,MPE)	1.7+3L/1000 [マイクロメートル]
長さ測定誤差のプロービング範囲 (R0,MPL)	1.3 [マイクロメートル]
オフセット付長さ測定誤差 (E150,MPE)	1.7+3L/1000 [マイクロメートル]
シングルスタイラス形状誤差 (PFTU,MPE)	1.7 [マイクロメートル]
スキャニングプロービング誤差 (MPETHP)	2.3 [マイクロメートル](50秒)

姿勢範囲

水平方向	±180度(7.5度ピッチ)
垂直方向	0～105度(7.5度ピッチ)

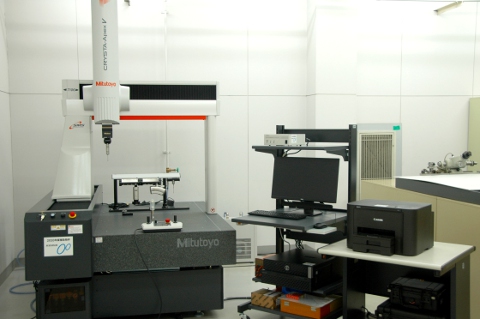

装置の外観
