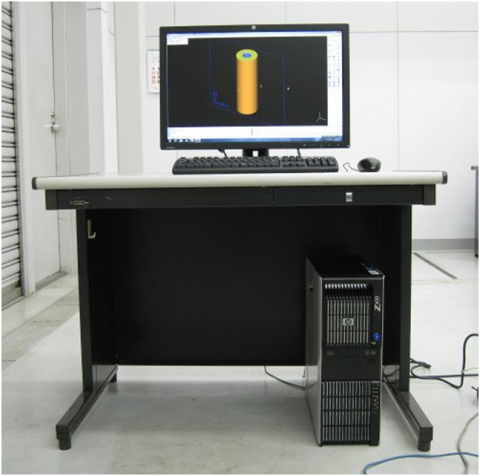

主要設備（CAD/CAEシステム）：産業支援技術研究所・天台庁舎

機器設備の概要、型番など

概要	三次元CAD/CAEソフトウェア：NX Mach及びNX I-DEAS 解析データ管理ソフトウェア：CAE-ONE 三次元モデリング、アセンブリ設計、強度計算等の機械設計をコンピュータ上で実施及び検討することで、部品干渉のチェック、設計途中での性能確認等の製品開発における初期段階での品質の作込みを行います。 事前に設計の不具合を洗い出して、それを解決することで、効率的なフロントローディング設計が可能です。
製造者	Siemens PLM Software/電通国際情報サービス
型番	NX/I-deas
導入年度	2011
備考	この設備は財団法人JKAのオートレース売上金による補助事業（平成23年度機械工業振興補助事業）により整備しました。

主な仕様及び性能

機器設備の仕様など

CAD機能	ソリッド・サーフェスモデリング対応、アセンブリ設計、三次元CADモデルから2次元図面作成、 パラメトリック機能。 DXF、DWG、IGES、STEP、Parasolid、STL、VRML、JT等CADファイルフォーマットの入出力に対応、 Solid-Worksの3Dデータ読込みが可能。
CAE機能	線形構造解析、非線形構造解析（非線形材料）、接触解析、固有値解析、線形座屈解析、応答解析、 定常熱伝導解析等。
解析データ 管理	Webブラウザソフトウェアから報告書、解析及び実験データ等のファイルをデータベースに登録管理。 CAE解析ジョブのバッチ処理機能。
