主要設備(大変位振動試験機(J240/SA4M)):産業支援技術研究所・天台庁舎

機器設備の概要、型番など

概要
自動車機器、エレクトロニクス製品、精密機器などの工業製品の振動特性や耐久試験に対応します。
製造者
IMV株式会社
型番
J240/SA4M
導入年度
2018
備考

-

主な仕様及び性能

機器設備の仕様など
最大加振力
24キロニュートン(最大加振力の6割までの試験のみに対応可能)
最大変位
100ミリメートル(ピークツーピーク値、試験内容により70ミリメートルまで)
加速度 250メートル毎秒毎秒までの試験のみに対応可能

試験品の質量

(試験品取付け治具を含む)

  • 80キログラム以下
    5から200ヘルツの振動数範囲
  • 30キログラム以下
    5から500ヘルツの振動数範囲
  • 0.5キログラム以下
    5から2000ヘルツの振動数範囲(立方体加振治具使用、試料取付板を含まない)
治具
  • 垂直補助テーブル(800ミリメートル四方)
    5から200ヘルツの振動数範囲
  • 水平補助テーブル(800ミリメートル四方)
    5から500ヘルツの振動数範囲
  • 垂直補助テーブル(400ミリメートル四方)
    5から500ヘルツの振動数範囲
  • 立方体加振治具(150ミリメートル四方)
    5から2000ヘルツの振動数範囲
試験品の寸法 治具の試料取付け面に収まる寸法内とする
備考
  • 上記の仕様内であっても試験内容により、試験ができないことがあります。
  • 地震を想定した振動は与えられません。
  • 振動試験での供試品の故障について、当研究所では責任を負いかねます。
  • 大きな騒音の試験については、使用時間帯を調整することがあります。(例200メートル毎秒毎秒、20から2000ヘルツなど)
  • 燃料油入りタンク、リチウムイオン電池や燃料電池など、発火性の供試品の試験には対応できません。

  • 試験に関するお問合せの際、供試品の大きさ及び質量、振動数範囲、振動加速度、正弦波又はランダム波などの試験条件について、お知らせください。

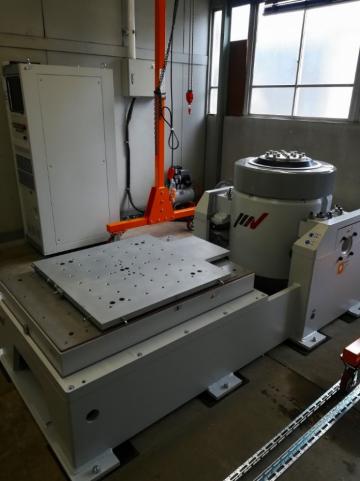

大変位振動試験機外観
大変位振動試験機の外観
