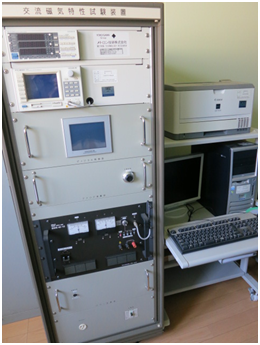

主要設備（交流磁気特性試験装置）：産業支援技術研究所・天台庁舎

機器設備の概要、型番など

概要	発電機や変電器、モータの鉄芯等に用いられる、電磁鋼板の鉄損や磁束密度、透磁率等の特性を測定する装置です。 試料寸法は100ミリメートル×100ミリメートルなので、測定枠に対し縦・横方向それぞれ測定することにより、方向性電磁鋼板の測定にも対応しています。
製造者	メトロン技研株式会社
型番	MTR-2129
導入年度	2007
備考	-

主な仕様及び性能

機器設備の仕様など

測定試料	横幅100ミリメートル×長さ100ミリメートル
磁化力範囲	10から30,000アンペア毎メートル
測定上限鉄損値	500ワット毎キログラム
周波数範囲	実質上限1000ヘルツ程度
