主要設備（X線回折装置）：産業支援技術研究所・天台庁舎

機器設備の概要、型番など

概要	粉末等の多結晶試料に対しX線を照射し、Braggの回折条件により結晶の格子間隔を求めることにより、試料中分子の結合状態等の情報を得ることができます。 　本装置はCCDカメラ、X-Y-Z-φ-χの5軸ステージを持ち、ポリキャピラリによりX線を集光することで、測定位置をカメラで観察しながら微小部の測定ができます。また、2次元検出器を持つためデバイ環の観察も可能です。
製造者	株式会社リガク
型番	SmartLab
導入年度	2024
備考	※この機器設備は公益財団法人JKAの競輪・オートレース売上金による補助事業（2024度機械振興補助事業）により整備しました。

主な仕様及び性能

機器設備の仕様など

管球	セラミックス封入型X線管球(Cu)
検出器	多次元検出器：HyPix-3000
試料ステージ	・X-Y軸：40ミリメートルφ ・Z軸：5ミリメートル（モーター可動範囲、アタッチメントを交換することで高さ50ミリメートルの試料の測定が可能） ・φ軸：-720から720° ・ψ軸:：-5から95°

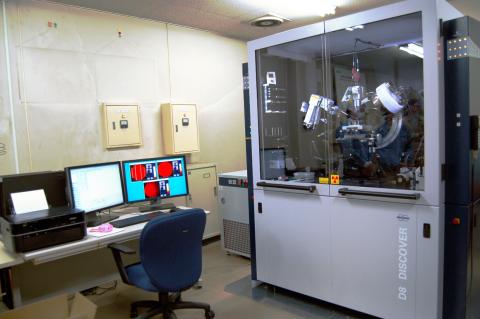

装置の外観
